La nuova caldaia a condensazione WTC-GB 470-A offre una potenza termica modulante da 59 a 470 kW (a 50/30 °C) ed è equipaggiata con il bruciatore di gas Weishaupt Premix LowNOx WG40 PLN U e relativo manager bruciatore digitale e con un campo di modulazione ampliato circa 1:8. Con quattro caldaie WTC-GB 470 collegate in cascata, è possibile coprire un fabbisogno termico di circa 2 MW. Il manager di cascata necessario è già integrato di serie nel sistema di regolazione WEM.

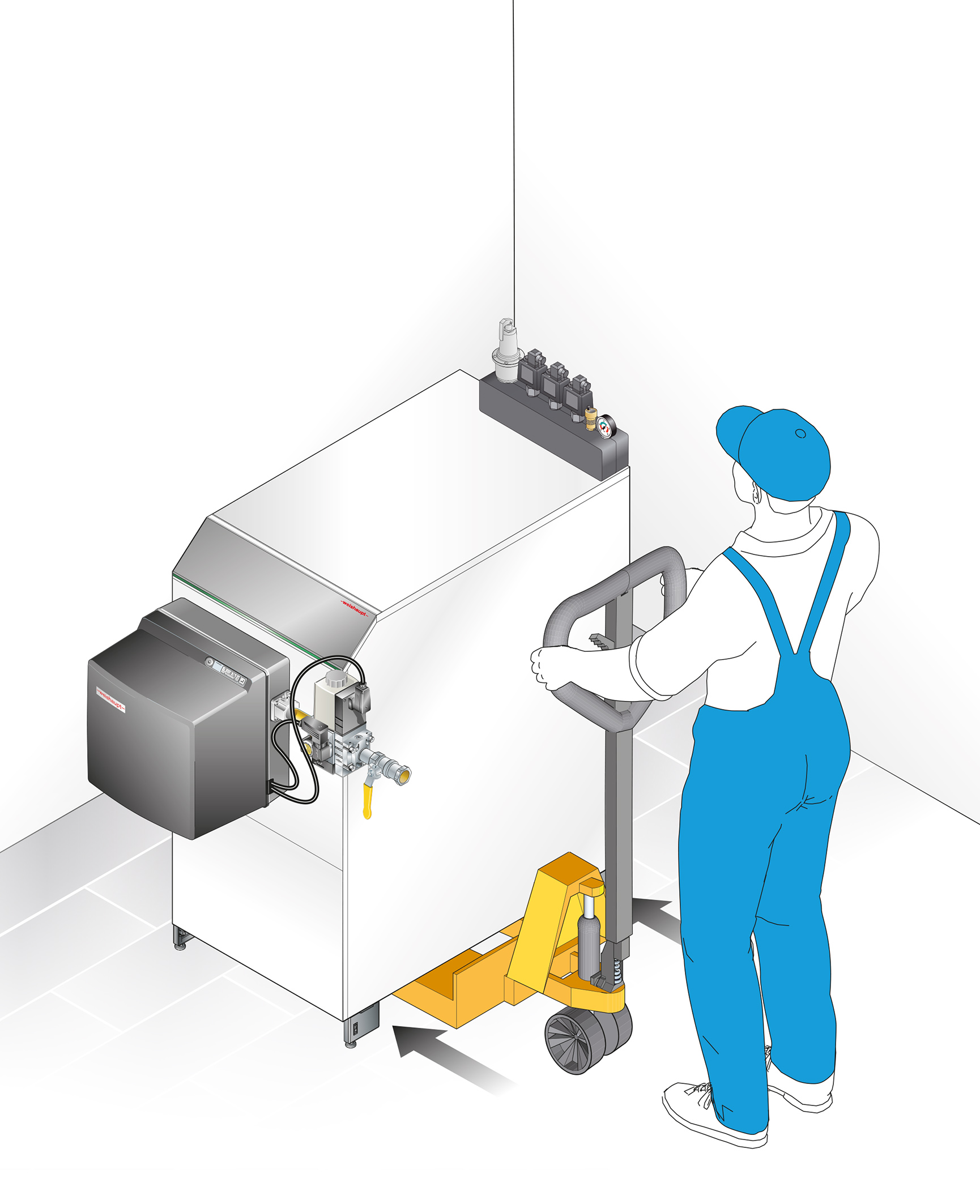

Grazie alle sue dimensioni compatte (L/A/P 680/1503/1184 mm), la nuova caldaia a condensazione può essere trasportata facilmente nel locale tecnico: direttamente sul pallet di trasporto imbullonato o con un transpallet, che può essere spinto da tutti i lati sotto il corpo della caldaia.
La caldaia a condensazione e il bruciatore a gas vengono consegnati in imballaggi separati e installati in loco.

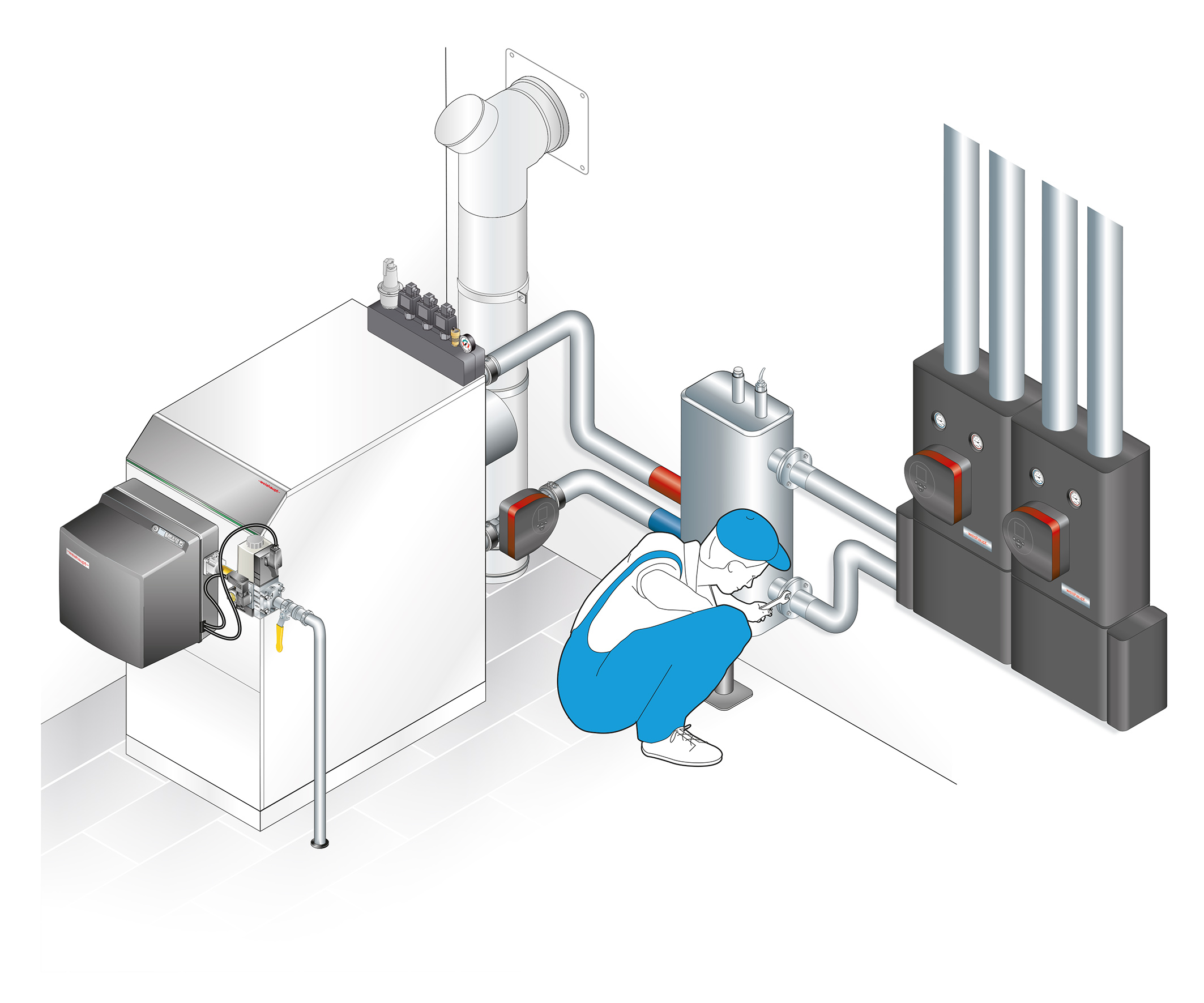

Tutti gli accessori del sistema, come la pompa del circuito caldaia, le tubazioni, il compensatore idraulico ecc. sono collegati agli attacchi di mandata e ritorno DN100 con giunti ad innesto su connettori rapidi. Questa soluzione è semplice, poco ingombrante e riduce i tempi di installazione.
Tutti i gruppi pompa sono dotati di isolamento termico professionale. In questo modo si risparmia tempo durante l'installazione, si migliora l'aspetto estetico e, oltre a un notevole risparmio energetico, si garantisce anche la conformità a tutte le normative vigenti.

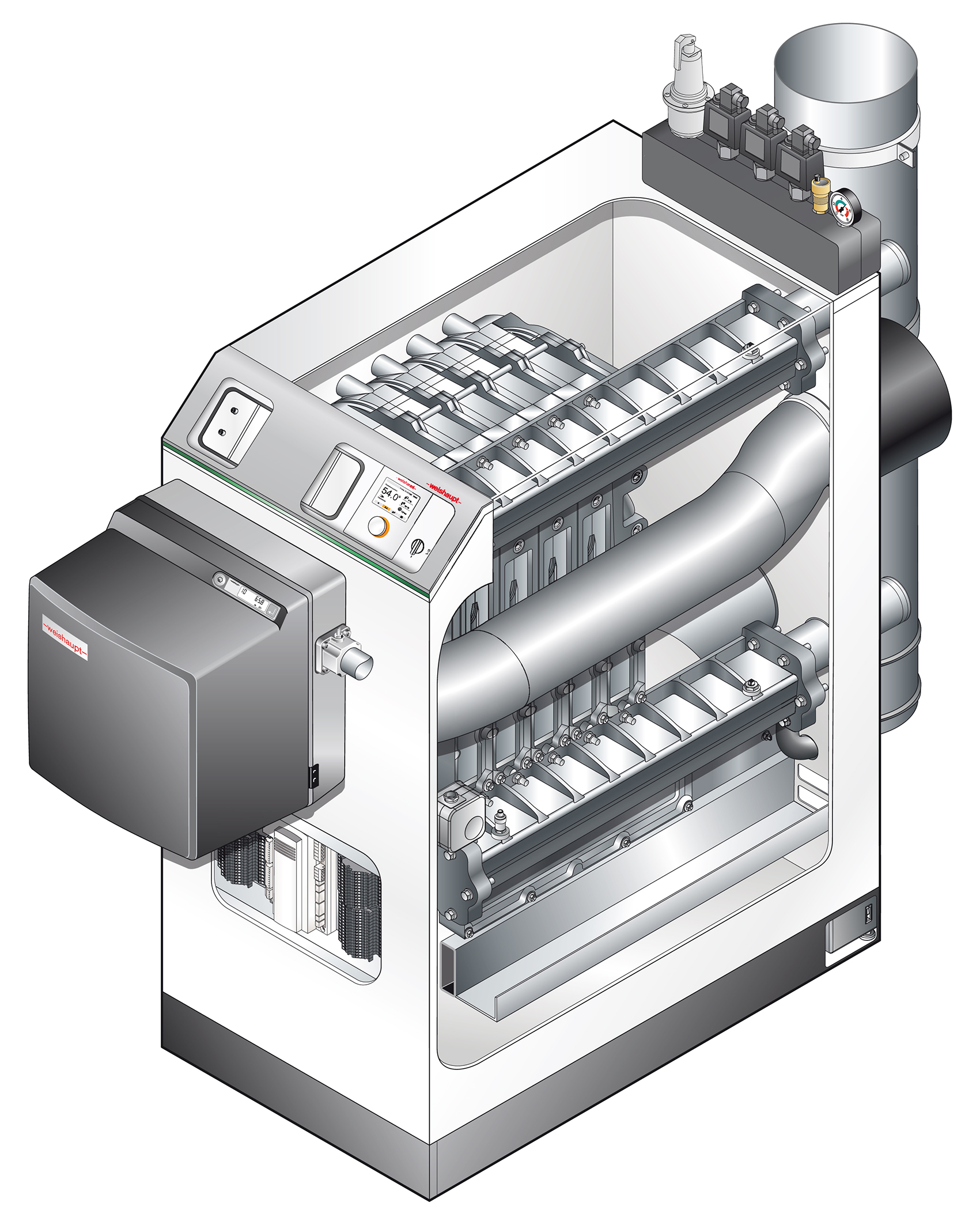

Le entrate per i cavi, le canaline e i terminali di connessione con pressacavo, garantiscono un'installazione elettrica rapida e semplice. Lo scambiatore di calore ad alta efficienza della nuova Thermo Condens® WTC-GB 470-A è realizzato in stampo di sabbia in fusione di alluminio/silicio, un materiale composito con il quale Weishaupt vanta un'esperienza di oltre 20 anni. I vantaggi: elevata conducibilità termica, efficienza, robustezza e durata.

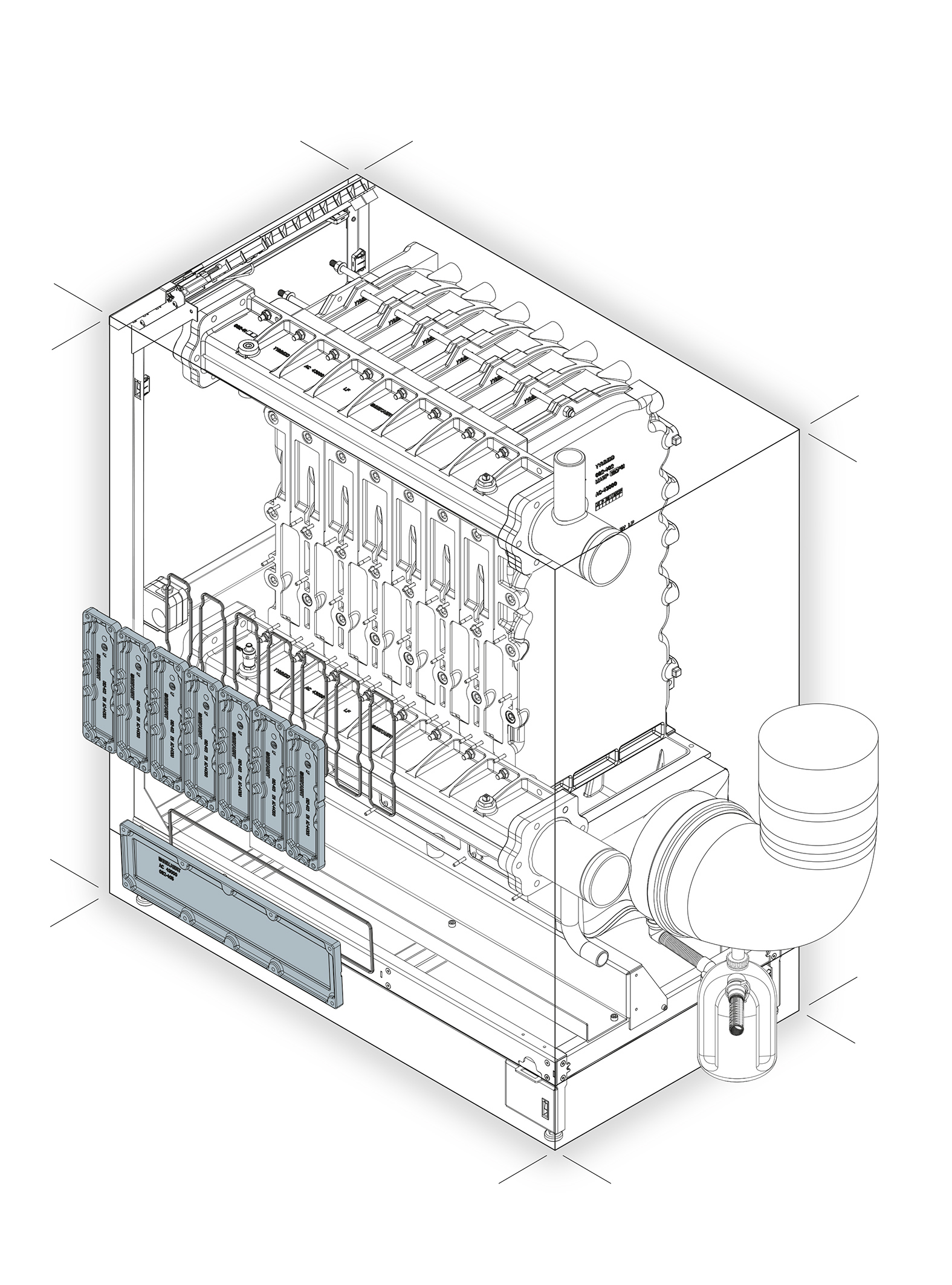

Il bilanciamento dei flussi d’acqua all’interno dello garantisce un'alimentazione uniforme di tutti gli elementi della caldaia e uno sfiato efficiente. Lo scambiatore di calore è dotato di ampie aperture di pulizia per una facile manutenzione.
Per quanto riguarda la sicurezza, è disponibile come accessorio il modulo WHI Safe INAIL completo di:
- Sfiato rapido automatico
- Coibentazione termica
Predisposto per l'installazione di:
- Manometro
- Rubinetto e ricciolo portamanometro omologato INAIL
- Pressostato di minima omologato INAIL
- Pressostato di massima omologato INAIL
- Vaso d'espansione
Sulla caldaia sono installati due limitatori di temperatura di sicurezza supplementari STB (100 °C).
La regolazione della caldaia a condensazione avviene in modo intuitivo tramite l'unità di comando con il noto principio "ruota e premi".
Le uscite quali segnali di comando sono preconfigurate tramite l'assistente all'avviamento in base alle specifiche dell’impianto idraulico da gestire. Questo facilita la messa in funzione, fa risparmiare tempo, aumenta l'affidabilità funzionale e previene gli errori di impostazione.
Il sistema modulare Energy Management di Weishaupt può essere utilizzato in modo universale e ampliato, anche in impianti complessi. Di serie è possibile gestire tre circuiti di riscaldamento, un circuito di produzione acqua calda con pompa di ricircolo e un compensatore idraulico o un sistema di separazione con regolazione della portata. È inoltre possibile l'integrazione in un sistema di supervisione per la gestione e controllo degli impianti tramite segnale 4-20 mA o Modbus TCP. Inoltre, è possibile integrare altri due circuiti di riscaldamento tramite moduli di espansione. Ogni singolo circuito di riscaldamento può essere gestito da remoto tramite un'unità ambiente RG1.
Grazie all'interfaccia LAN standard e al WEM-Portal la nuova caldaia a condensazione a gas può essere gestita e monitorata in modo semplice e sicuro via internet tramite computer, smartphone o tablet. L'App intuitiva, dal design moderno, consente al gestore dell'impianto di accedere in qualsiasi momento ai dati più importanti del sistema e di modificare, ad esempio, i programmi di riscaldamento o le temperature.
Il WEM-Portal offre al gestore dell'impianto o all'installatore:
- Accesso completo al livello utente e tecnico con tutti i parametri come nell'unità di comando sistema
- Sorveglianza e comando a distanza di tutti i sistemi autorizzati
- Notifica via e-mail in caso di manutenzione in corso, avvisi o messaggi di errore
- Visualizzazione del bilanciamento energetico o dei consumi
- Registrazione dei parametri dell'impianto selezionati
I vantaggi in sintesi:
Caldaie a condensazione a gas professionali
- Sistema di scambio termico ad alta efficienza in fusione di alluminio/silicio
- Ampie aperture per la manutenzione (buona accessibilità)
- Collegamento di mandata e ritorno con sistema di montaggio rapido
Bruciatore Premix WG 40 PLN U di serie
- Campo di modulazione ampliato (circa 1:8)
- Funzionamento intuitivo con il manager bruciatore W-FM25
- Tecnologia Ultra LowNOx con NOx < 56 mg/kWh
- Filtro dell'aria di aspirazione da 60 μm integrato nella parte posteriore
- Ampi accessori di sistema per il bruciatore
- Collegamento Modbus con il regolatore WEM
Elevata dotazione di serie
- Tecnologia di sicurezza completa
- Tecnologia di sensori completa, standardizzazione delle sonde
- Sistema di sifoni esterno al corpo della caldaia
- Collegamento al sistema di scarico dei fumi WAL-PP con DN 200
Weishaupt Energy Management WEM
- Ampia dotazione di base con 3 circuiti di riscaldamento
- Portale WEM integrato (Internet con app)
- Collegamento professionale dei cavi con canalina e morsetti di collegamento
- Sistema di assistenza all'avviamento
Tutto il sistema Weishaupt da un unico fornitore
- Sistemi di scarico fumi, sistemi idraulici, tecnologie di sicurezza, ecc.
- Soluzione in cascata con manager di cascata integrato
